CROSSOVER

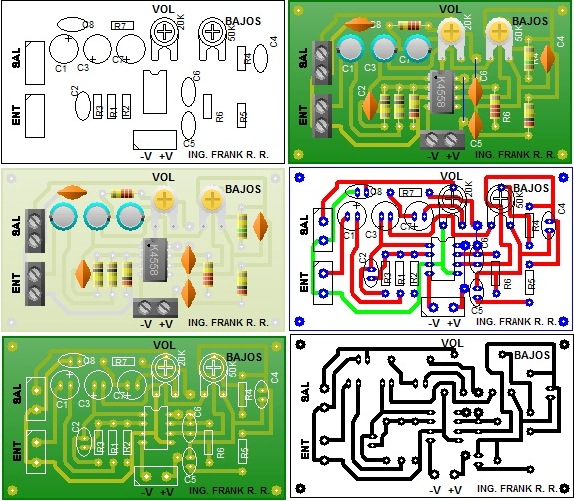

En el diagrama podemos apreciar dos etapas, cada una con un amplificador operacional, la primera hace un recorte a las frecuencias altas y medias, dejando solamente pasar las frecuencias bajas, esto se consigue utilizando el capacitor de cerámico de 0.47uf, el cual va conectado entre los pines 1 y 2 del K4558 ó TL082. La segunda etapa hace preamplifica las frecuencias bajas.

Nuestro filtro pasa bajos produce un realce de frecuencias que va aproximadamente desde los 20 Hz, hasta los 500 Hz, teniendo su punto máximo en las frecuencias comprendidas entre los 80 Hz y los 125 Hz, ya que estas son las frecuencias bajas que el oído humano más percibe.



Lista de materiales para el filtro pasa bajos

1 TL082

1 Puente de diodos de 1 amperio

2 Diodos zener de 12 voltios

2 Resistencias de 220 ohmios a 1W (rojo, rojo, café)

2 Resistencias de 200K a 1/4W (rojo, negro, amarillo)

2 Resistencias de 100K a 1/4W (café, negro, amarillo)

1 Resistencia de 150K a 1/4W (café, verde, amarillo)

2 Resistencias de 2.2K a 1/4W (rojo, rojo, rojo)

2 Condensadores de 2200 uF a 25 voltios

1 Condensador de 2.2 uF a 16 voltios

1 Condensador de 1 uF a 16 voltios

1 Condensador de 4.7 uF a 16 voltios

1 Condensador de 0.1 uF (104) cerámico

1 Condensador de 0.001 uF (102) poliéster

1 Condensador de 0.047 uF (473) cerámico

1 Condensador de 471 pF (471) cerámico

1 Condensador de 330 pF (331) cerámico

2 conectores de tres pines pequeños (GP)

1 conector de 6 pines pequeño (GP)

1 Base para integrado de 8 pines

1 potenciómetro de 50K

1 potenciómetro de 20K

Este filtro pasa medios también tiene dos etapas: la primera restringe las frecuencias bajas, mediante los condensadores de 0.1 uF que se encuentran; uno a la entrada del operacional y el otro a la salida del mismo. Esta etapa también preamplifica un poco la señal de medios y altos. Luego la segunda etapa hace un realce de frecuencias medias y restringe las frecuencias altas mediante el condensador de 470 pF y el de 200 pF.

Las frecuencias más realzadas por este filtro son las comprendidas entre los 500 Hz y los 4 KHz. Estos gráficos fueron obtenidos de reproducir ruido blanco, luego grabar el sonido que sale del filtro y pasar el audio por un analizador de espectro. Así que es un gráfico bastante confiable, puesto que se usó un buen micrófono para captar el audio.

Lista de materiales para el filtro pasa medios

1 k4558

1 Puente de diodos de 1 amperio

2 Diodos zener de 12 voltios

2 Resistencias de 220 ohmios a 1W (rojo, rojo, café)

2 Resistencias de 200K a 1/4W (rojo, negro, amarillo)

1 Resistencia de 100K a 1/4W (café, negro, amarillo)

1 Resistencia de 150K a 1/4W (café, verde, amarillo)

1 Resistencia de 2.2K a 1/4W (rojo, rojo, rojo)

1 Resistencia de 5.1K a 1/4W (verde, café, rojo)

2 Condensadores de 2200 uF a 25 voltios

2 Condensadores de 0.1 uF (104) cerámicos

1 Condensador de 0.001 uF (102) cerámico

1 Condensador de 1 uF a 16 voltios

1 Condensador de 471 pF (471) cerámico

1 Condensador de 220 pF (221) cerámico

2 conectores de tres pines pequeños (GP)

1 conector de 6 pines pequeño (GP)

2 potenciómetros de 50K

1 base para integrado de 8 pines

Este filtro pasa altos tiene en su entrada un condensador de 0.01 uF que restringe el paso de frecuencias bajas y medias. Luego el primer operacional pre-amplifica la señal que es recibida por el segundo operacional. Esta segunda etapa realza las frecuencias altas y vuelve a atenuar las frecuencias medias y bajas, para lograr una señal de sólo frecuencias altas.

Las frecuencias más realzadas por este filtro son las comprendidas entre los 2 KHz y los 16 KHz, con su pico más alto en los 8 KHz.

Lista de materiales para el filtro pasa altos

1 TL072

1 Puente de diodos de 1 amperio

2 Diodos zener de 12 voltios

2 Resistencias de 220 ohmios a 1W (rojo, rojo, café)

2 Resistencias de 200K a 1/4W (rojo, negro, amarillo)

1 Resistencia de 100K a 1/4W (café, negro, amarillo)

1 Resistencia de 150K a 1/4W (café, verde, amarillo)

1 Resistencia de 2.2K a 1/4W (rojo, rojo, rojo)

1 Resistencia de 15K a 1/4W (café, verde, naranja)

1 Resistencia de 4.7K a 1/4W (amarillo, violeta, rojo)

2 Condensadores de 2200 uF a 25 voltios

1 Condensador de 1 uF a 16 voltios

1 Condensador de 0.1 uF (104) cerámico

1 Condensador de 0.01 uF (103) poliéster

1 Condensador de 100 pF (101) cerámico

1 Condensador de 471 pF (471) cerámico

1 Condensador de 22 pF cerámico

2 conectores de tres pines pequeños (GP)

1 conector de 6 pines pequeño (GP)

2 potenciómetros de 50K

1 base para integrado de 8 pines

CROSSOVER DE 3 VÍAS

En este esquema hemos unidos los filtros pasa bandas o crossover de altos, medios y bajos, para hacer un solo circuito que nos sirva para las 3 tipos de frecuencias captada por el oído humano.



FUENTE

La utilización de una  fuente regulada de +12VDC, con diodos zener es una muy buena alternativa. Recuerde que si el voltaje de alimentación AC es más alto de 12V, es necesario subir el valor de las resistencias limitadoras de los diodos zener, a unos 330 ohmios.
